КВ-10/10С, КВ-12/12С

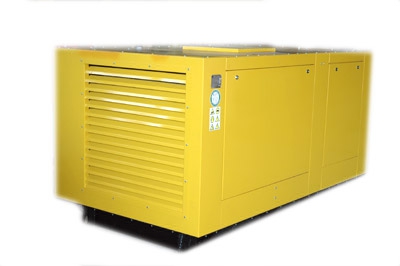

Установка компрессорная винтовая КВ-10/10С, КВ-12/12С
Установка компрессорная винтовая КВ-10/10С, КВ-12/12С предназначена для обеспечения сжатым воздухом технологических процессов в составе буровой установки УРБ-2А2, а также пневмоинструмента.
Результаты испытаний показали, что использование на буровой УРБ-2А2 данной компрессорной установки позволило увеличить производительность буровзрывных работ в 1,7 раза.
Данная компрессорная установка снабжена предпусковым подогревателем.
| Технические характеристики КВ-10/10С, КВ-12/12С | |
|---|---|
| Производительность, приведённая к нач. условиям, м3/мин. | 10,0 |
| Давление рабочее (избыточное), МПа | 1,0 |
| Масса, кг, не более | 1100 |
| Температура окруж.среды, °C | -35…+40 |
| Давление рабочее минимальное (избыточное), атм. | 4,5 |
| Температура сжатого воздуха на выходе, °C | 65 |
| Количество масла, заливаемого в маслосистему, л | 35,0 |
| Расход масла на унос при номин. режиме, г/ч | 2,1 |
| Передача крутящего момента | упругая пальцевая муфта |
| Присоединительные размеры на выходе, дюйм | G2 1шт. |
| Уровень звука, дБА | 80 |
| Уровень виброскорости, мм/с, не более | 0,2 |
| Двигатель | |
| Привод | Дизель Д-245.12 (90) |
| Мощность номинальная, кВт | 90,0 |
| Габаритные размеры, мм, не более: | |
| Длина | 2475 |
| Ширина | 940 |
| Высота | 1160 |
Компрессорная станция устанавливается на раме буровой установки и крепится при помощи прижимных планок. Для подачи сжатого воздуха от воздухосборника к сальнику вращателя, используется нагнетательный рукав диаметром 50 мм.
Возможность установки компрессора КВ-10/10С, КВ-12/12С на шасси автомобилей
| Автомобильное шасси, марка: |
Буровая установка, тип:
|
||||
|---|---|---|---|---|---|
| УРБ-2А2 | УРБ-2А2Д | УРБ-2Д3 | УРБ-4Т | УРБ-2НТ | |
| ЗИЛ-131 |
К
|
-
|
-
|
-
|
-
|
| АМУР-531300 |
К
|
-
|
-
|
-
|
-
|
| УРАЛ-4320 |
К
|
-
|
К
|
-
|
-
|
| КАМАЗ-43114 |
К
|
-
|
-
|
-
|
-
|
| КАМАЗ-43118 |
К
|
-
|
-
|
-
|
-
|
| ТТ-4М, ТСН-4 |
-
|
-
|
-
|
-
|
-
|
| МТЛБ-У |
-
|
-
|
К
|
-
|
-
|
| Сани |
-
|
-
|
-
|
-
|
-
|
К - допустима установка компрессора КВ-10/10С, КВ-12/12С
