КСБУ-4ВУ1-5/9

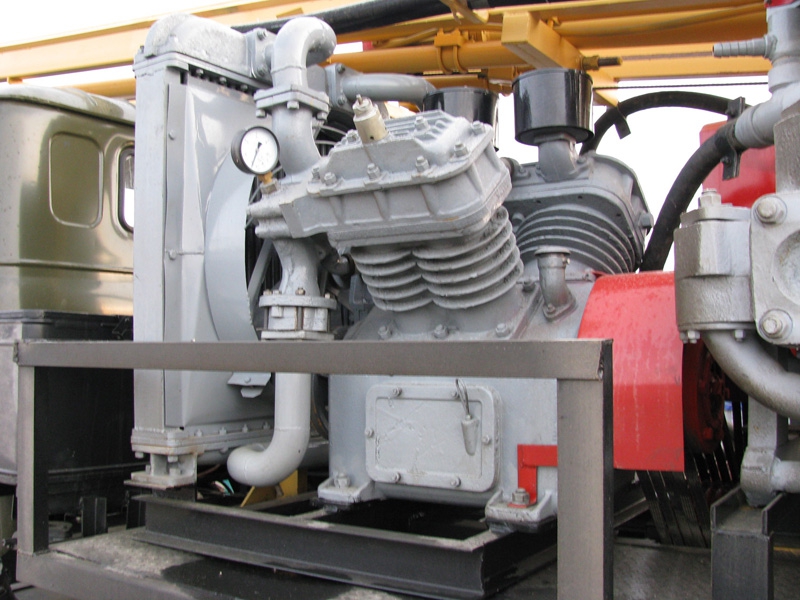

Станция компрессорная КСБУ-4ВУ1-5/9
Станция компрессорная КСБУ-4ВУ1-5/9 предназначена для снабжения сжатым воздухом, избыточным давлением 0,78 МПа (8 кгс/см2) систем пневматического управления и устройства малой механизации буровых устройств.
В индексе станции буквы и цифры обозначают:
К - компрессорная: С - станция;
Б - для буровых: У - установок: Ч число рядов компрессора;
В - сжимаемый газ-воздух;
У - тип компрессора - угловой V-образный: 1 - поршневое усилие базы - 1 тонна; 5 - объемная производительность по условиям всасывания в м3 /мин; 9 - давление конечное абсолютное в кгс/см2.
| Технические характеристики КСБУ-4ВУ1-5/9 | ||
|---|---|---|
| Тип | Поршневой. У-образный, четырехцилиндровый, двухступенчатый простого действия | |
| Производительность по условиям всасывания, л/с (м3/мин) | 83,5±4,2 (5±0,25) | |
| Частота вращения вала компрессора номинальная, с-1 (об/мин) | 12,25 (735) | |
| Потребляемая мощность на валу компрессора (с вентилятором), кВт, не более | 33 | |
| Мощность, потребляемая компрессором в режиме регулирования перепуском, кВт, не более | 22 | |
| Давление воздуха начальное | атмосферное | |
| Давление конечное номинальное избыточное, МПа, (кгс/см2) | 0,78 (8) | |
| Давление воздуха после I ступени избыточное, МПа, (кгс/см2) | 0,17-0,22 (1,7-2,2) | |
| Температура воздуха после I и II ступеней при температуре всасываемого воздуха +20 С, не более | 165 С | |
| Число цилиндров, шт.: | ||
| - I ступени | 2 | |
| - II ступени | 2 | |
| Диаметр цилиндров, мм: | ||
| - I ступени | 210 | |
| - II ступени | 125 | |
| Ход поршня, мм | 120 | |
| Охлаждение | воздушное | |
| Смазка | разбрызгиванием | |
| Смазочное масло: | ||
| - летом | масло компрессорное КС-19 ГОСТ 9243-75 | |
| - зимой | масло компрессорное К-12 ГОСТ 1861-73 | |
| Количество заливаемого в картер масла, л | 15 | |
| Расход масла, кг/с (г/ч) | 14 (50) | |
| Температура масла в картере *С, не более | 75 | |
| Масса, кг, не более | 1300 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 2100 | |
| - ширина | 1000 | |
| - высота | 1400 | |
Компрессорная станция КСБУ-4ВУ1-5/9 состоит из:
- компрессор 4ВУ1-5/9 (с вентилятором, 6-ти ручейковым шкивом и маховиком);
- холодильник;
- ограждение 6-ти ручейкового шкива и маховика;
- воздухосборник (горизонтального или вертикального исполнения);
- рама (сварная конструкция).
Компрессорная станция устанавливается на раме буровой установки и крепится при помощи прижимных планок. Мощность со шкива раздаточной коробки передается на шкив компрессора при помощи клиновых ремней, закрытых кожухом. Включение компрессора осуществляется с пульта управления бурильщика при помощи рукоятки «Компрессор». Для подачи сжатого воздуха от воздухосборника к сальнику вращателя, используется нагнетательный рукав диаметром 50 мм. Так же для регулировки натяжки ремней компрессора предусмотрена система натяжения клиновых ремней.
Возможность установки компрессора КСБУ-4ВУ1-5/9 на шасси автомобилей
| Автомобильное шасси, марка: |
Буровая установка, тип:
|
||||
|---|---|---|---|---|---|
| УРБ-2А2 | УРБ-2А2Д | УРБ-2Д3 | УРБ-4Т | УРБ-2НТ | |
| ЗИЛ-131 |
К
|
-
|
-
|
-
|
-
|
| АМУР-531300 |
К
|
-
|
-
|
-
|
-
|
| УРАЛ-4320 |
К
|
-
|
К+К
|
-
|
-
|
| КАМАЗ-43114 |
К
|
К+К
|
К+К
|
-
|
-
|
| КАМАЗ-43118 |
К
|
К+К
|
К+К
|
-
|
-
|
| ТТ-4М, ТСН-4 |
-
|
-
|
-
|
К+К
|
-
|
| МТЛБ-У |
-
|
-
|
-
|
-
|
-
|
| Сани |
К
|
-
|
-
|
-
|
-
|
К - допустима установка одного компрессора
К+К - допустима установка как одного, так и двух компрессоров одновременно
