КСБУ-1-5А
Станция компрессорная КСБУ-1-5А
Станция компрессорная КСБУ-1-5А предназначена для снабжения сжатым воздухом, избыточным давлением 0,78 МПа (8 кгс/см2) систем пневматического управления и устройства малой механизации буровых устройств.
В индексе станции буквы и цифры обозначают:
К - компрессорная: С - станция;
Б - для буровых: У - установок: цифра 1 – первой модернизации; 5 - производительность в м3 /мин;
А - улучшенная.
| Технические характеристики К-5 | |
|---|---|
| Тип | Поршневой. У-образный, четырехцилиндровый, двухступенчатый простого действия |
| Производительность по условиям всасывания, л/с (м3/мин) | 0,083±0,004 (5±0,25) |
| Угловая скорость, рад/с (число оборотов коленвала, (об/мин) | 76,45 (730) |
| Потребляемая мощность, кВт | 34 |
| Давление воздуха избыточное после I ступени избыточное, МПа, (кгс/см2) | 0,17-0,24 (1,7-2,4) |
| Давление воздуха начальное | атмосферное |
| Конечное избыточное давление сжатия, МПа, (кгс/см2) | 0,78 (8) |
| Число цилиндров, шт.: | |
| - I ступени | 2 |
| - II ступени | 2 |
| Диаметр цилиндров, мм: | |
| - I ступени | 210 |
| - II ступени | 125 |
| Ход поршня, мм | 120 |
| Охлаждение | воздушное |
| Смазка | барботажная |
| Смазочное масло: | |
| - летом | масло компрессорное КС-19 ГОСТ 9243-75 |
| - зимой | масло компрессорное К-12 ГОСТ 1861-73 |
| Количество заливаемого в картер масла, л | 15 |
| Расход масла, кг/с (г/ч) | 14 (50) |
| Температура масла в картере *С, не более | 70 |
| Масса, кг, не более | 1300 |
| Габаритные размеры, мм, не более: | |
| - длина | 2300 |
| - ширина | 1050 |
| - высота | 1393 |

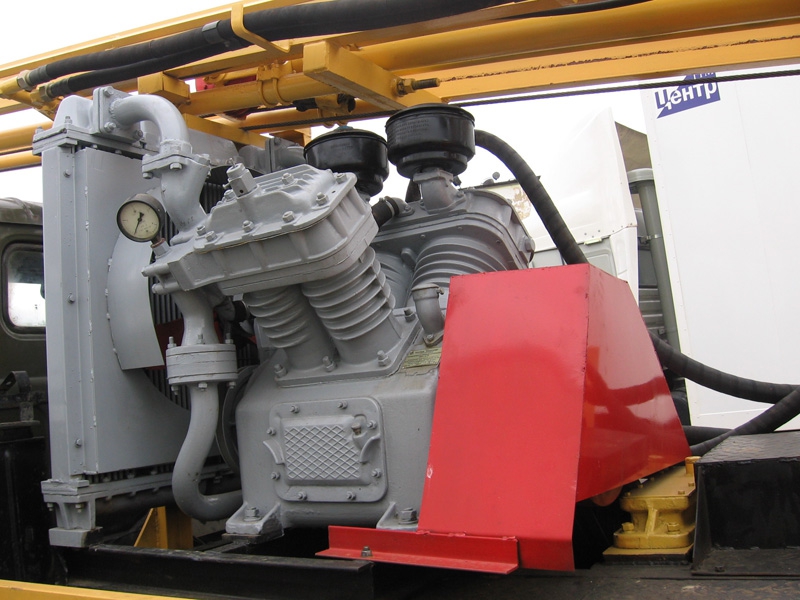

Компрессорная станция КСБУ1-5А состоит из:
- компрессор 1-5А (с вентилятором, 6-ти ручейковым шкивом и маховиком);
- холодильник;
- ограждение 6-ти ручейкового шкива и маховика;
- воздухосборник (горизонтального или вертикального исполнения);
- рама (сварная конструкция).
Компрессорная станция устанавливается на раме буровой установки и крепится при помощи прижимных планок. Мощность со шкива раздаточной коробки передается на шкив компрессора при помощи клиновых ремней, закрытых кожухом. Включение компрессора осуществляется с пульта управления бурильщика при помощи рукоятки «Компрессор». Для подачи сжатого воздуха от воздухосборника к сальнику вращателя, используется нагнетательный рукав диаметром 50 мм. Так же для регулировки натяжки ремней компрессора предусмотрена система натяжения клиновых ремней.
Возможность установки компрессора КСБУ1-5А на шасси автомобилей
| Автомобильное шасси, марка: |
Буровая установка, тип:
|
||||
|---|---|---|---|---|---|
| УРБ-2А2 | УРБ-2А2Д | УРБ-2Д3 | УРБ-4Т | УРБ-2НТ | |
| ЗИЛ-131 |
К
|
-
|
-
|
-
|
-
|
| АМУР-531300 |
К
|
-
|
-
|
-
|
-
|
| УРАЛ-4320 |
К
|
-
|
К+К
|
-
|
-
|
| КАМАЗ-43114 |
К
|
К+К
|
К+К
|
-
|
-
|
| КАМАЗ-43118 |
К
|
К+К
|
К+К
|
-
|
-
|
| ТТ-4М, ТСН-4 |
-
|
-
|
-
|
К+К
|
-
|
| МТЛБ-У |
-
|
-
|
-
|
-
|
-
|
| Сани |
К
|
-
|
-
|
-
|
-
|
