Установка разведочного бурения Буровая установка УРБ-2Д3

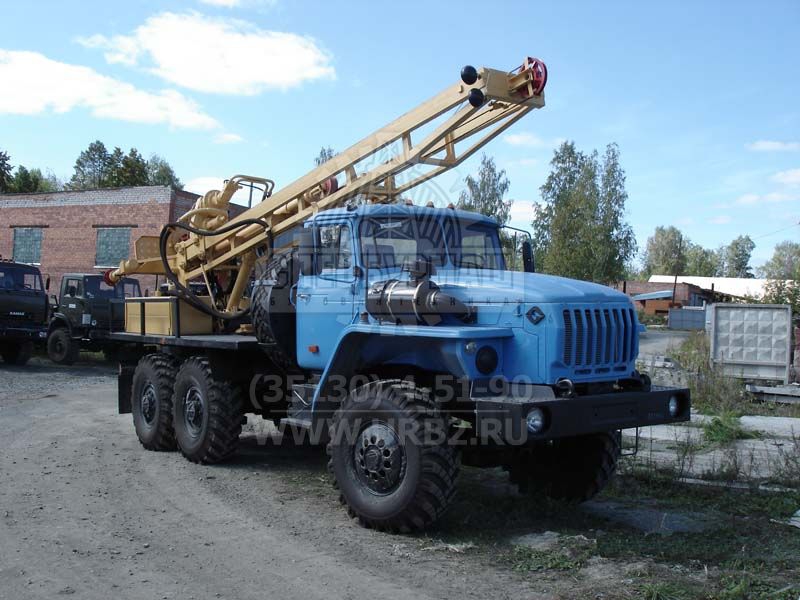

на шасси УРАЛ-4320

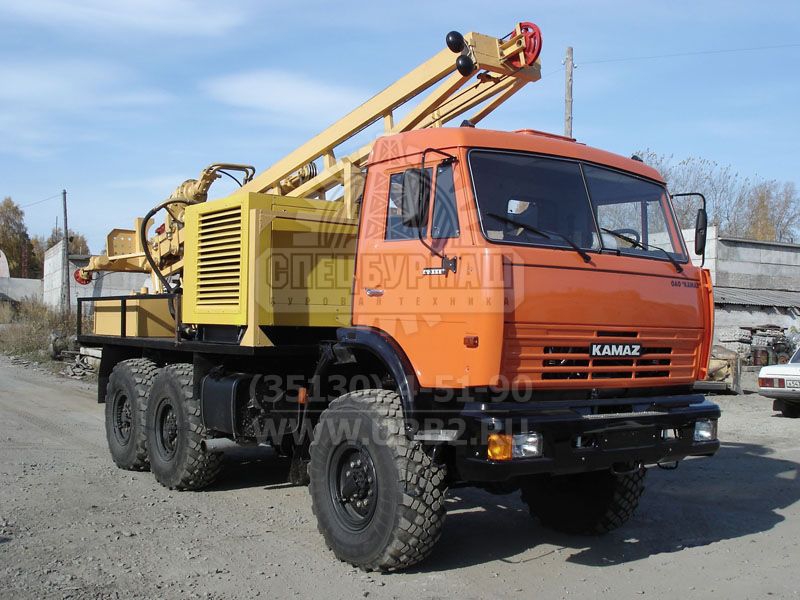

на шасси КАМАЗ-43114, 43118
УРБ-2Д3 предназначена для бурения вращательным способом с промывкой, продувкой, ударно-вращательным способом погружным пнев-моударником и шнеками скважин различного назначения, в том числе водозаборных.
Перемещающийся по мачте вращатель с гидравлическим приводом совместно со специальным элеватором используется для свинчивания и развинчивания бурильных труб и выполнения спус-ко-подъемных операций.
Спуско-подъемные операции и подача бурового инструмента на забой скважины производятся при помощи гидроцилиндра подачи, что обеспечивает оптимальное давление на забой, в том числе и при бурении пневмоударниками, и позволяет вести высокоэффективное бурение по породам любой крепости.
Управление установкой гидрофицировано и осуществляется с пульта управления. Обслуживают установку два человека.
Установка монтируется на шасси Урал 4320 и КамАЗ 43114.
| Технические характеристики УРБ-2Д3 | ||
|---|---|---|
| Максимальная глубина бурения с промывкой | м | 350 |
| Глубина бурения с продувкой одним/двумя компрессорами | м | 30/50 |
| Конечный диаметр бурения с продувкой | мм | 130 |
| Конечный диаметр бурения с продувкой | мм | 110 |
| Начальный диаметр бурения с промывкой | мм | 450 |
| Конечный диаметр бурения с промывкой | ||
| - в твердых породах | мм | 190 |
| - в мягких породах | мм | 294 |
| Частота вращения бурового снаряда | об/мин | 33-184 |
| Наибольший крутящий момент на шпинделе | Н*м | 4000 |
| Грузоподъемность | кН | 63 |
| Габаритные размеры в транспортном положении | мм | 8330 х 2480 х 3650 |
| Габаритные размеры в рабочем положении | мм | 8330 х 2480 х 8314 |
| Масса установки | кг | 1280 |
| Буровой насос НБ-50, НБ-4 | ||
|---|---|---|
| Наибольшая объемная подача бурового насоса | м3/с | 0,011 |
| Наибольшее давление | МПа | 6,3 |
| Компрессорная станция | |
|---|---|
| Тип станции | Производительность компрессора, м3/мин |
| КВ-8/10; 10/10; 12/10 | 8/10/12 |
| 4ВУ1-5/9 (1шт.; 2шт.) | 5 |
| Сварочный генератор ГД-4000-12(14) |
|---|
Купить УРБ-2Д3 в ООО “СпецБурМаш” - производство, сервис и продажа буровых установок.
